(H级)非包封干式变压器

点击图片查看原图
品 牌: 广州市一变电气设备有限位公司
单 价: 面议
起 订:
供货总量:
发货期限: 按照买卖双方合同约定日期发货
所在地: 广东省
有效期至: 长期有效
最后更新: 2023-06-22
浏览次数: 830
询价
公司基本资料信息


产品详细说明
 产品结构及工艺特点

我公司于2005年引进欧洲先进技术软件,通过CAD优化设计环氧树脂浇注的干式变压器。该产品铁心采用优质取向冷轧硅钢片材料,由全自动数控阶梯接缝铁心自动生产线制造并采用五阶步叠接缝新工艺,使铁心的空载性能大大提高。线圈采用Huntsman(原汽巴-嘉基)环氧树脂,由真空浇注设备完成线圈浇注过程。该产品的树脂渗透性好、无气泡,因而局放量小。高、低压线圈紧密配合,具有较强的结构强度,从而保证具有较强的抗短路能力和抗振动能力。该产品在正常使用条件下,使用寿命为30年,在运行寿命期内,按正常使用条件产品不会因温度变化导致线圈表面龟裂。

产品结构:
铁心:干式变压器铁心采用优质取向冷扎硅钢片材料,由全自动数控阶梯接缝铁心自动生产线制造,并采用阶梯接缝新工艺。使磁路结构得到改善,阶梯接缝处的磁通密度降低。由于一流的设备、优质的硅钢片以及先进的工艺,铁心的空载性能大大提高。与常规结构铁心相比,空载损耗、空载电流和噪声水平分别减少5~6%、20~30%和6%。
线圈:干式变压器线圈为树脂浇注高压线圈;高压线圈为分段式结构,采用瑞士Huntsman(原汽巴-嘉基) 环氧树脂,先进的设备真空浇注。低压线圈采用箔式结构。先进的工艺保证了线圈具有局放量小,抗短路能力强的特点。高压线圈调压范围:Un±5%和Un±2X2.5%有载调压。温控装置:具有故障报警、超温报警、超温调闸、三相巡检、启停风冷装置等功能。冷却装置:采用轴流风机,具有噪声低,吹风均匀、安装方便等特点,加装风机可长期过载40%左右。

工艺特
1、变压器的噪声源来自于铁心,本公司应用全自动数控阶梯接缝铁心自动生产线,采用Step-Lap新工艺,改善了铁心内部的磁路分布,以其特有的设备优势,降低了产品的噪声。
2、产品设计,采用CAD优化手段,选用优质的硅钢片,取较低的磁密使其远离饱和点,使得铁心中的谐波量减小,降低了噪声。
3、所有的夹紧部位均采用硅橡胶及弹性元件缓冲,以减少震幅,降低噪声,同时在铁心外表涂覆一定厚度的树脂,起到了隔音作用。
4、局放量小、电气强度高,优质树脂和玻璃纤维所组成的固体绝缘具有很高的电气强度(击穿电压不小于34kV/Mm),局部放电量小,可控制在≤10pc范围内。
5、难燃、不污染环境,由于干式变压器所用的树脂和玻璃纤维复合绝缘材料在燃烧时产生的热量极小(约6.5mJ/Kg),因此具有难燃自熄的特点。
6、防潮湿,可在100%湿度下安全运行,干式变压器的铁心用树脂涂覆,线圈全部被树脂包封,因此可在空气相对湿度100%下可靠运行,并具有很高的防腐蚀能力。干式变压器同时还具有过负荷能力强、热稳定性好、体积小、重量轻、安装简单方便、免维护等优点。因此可广泛应用于高层建筑、商业中心、机场、车站、码头、地铁、工厂和地下配电站等。

技术规范:

1、电压等级:10kV;
2、调压方式:无励磁调压或有载调压;
3、分接范围:±5%,±2X2.5%或±3X2.5%;
4、容量范围:30-25000kVA;
5、频率:50Hz、60Hz;
6、单相、三相;
7、联结组标号:Yyno或Dyn11(或按用户要求);
8、短路阻抗:按照国家标准或按用户要求;
9、使用环境:相对湿度100%,环境温度不高于40℃(或按用户要求);
10、冷却方式:AN或AF;
11、防护等级:IP00、IP20、IP23;
12、绝缘耐热等级:F级;
13、绝缘水平:工频耐压35kV、冲击耐压75kV,

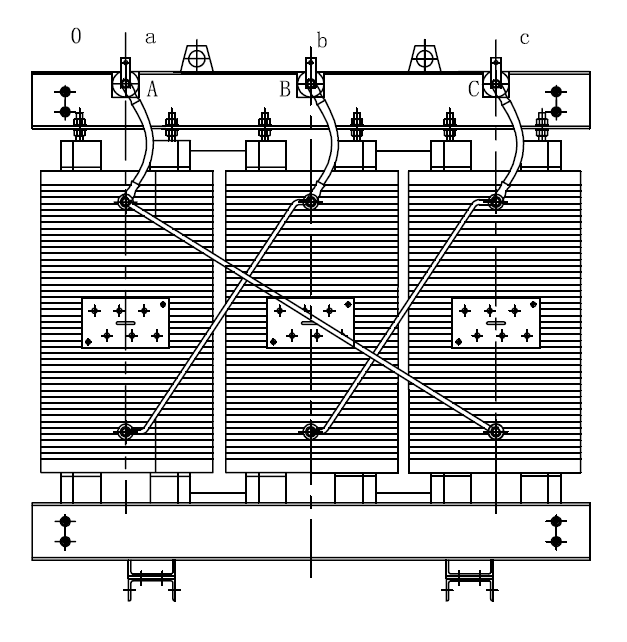

 产品外形图

Product Outline

性能参数及外形尺寸

Performance Parameters And External Size
